EOCR-3E420/FE420/i3M420/iFM420模擬量4-20mA輸出方法

4-20mA輸出產品的方法

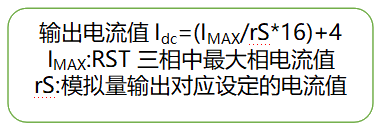

1.4-20mA模擬量輸出電流值根據下式運算所得：

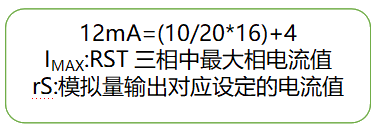

例）三相電流中最大值為10A，rs設置為20A，則Idc值為12mA。

2 檢查方法

將4-20mA輸出線解開，并檢查DC輸出端子+-間電流值與根據上式計算結果進行比較應相同。

（注意：不解開4-20mA輸出線，直接用DC電流元件測量電流可能會產生誤差，請務必解除后進行并測量。）

3、不解開4-20mA輸出線方法（假設外部輸入電阻值為250Ω，如輸出電流值為4mA時電壓值為1V，20mA時則輸出5V。）

（注意：解開4-20mA輸出線檢測DC電壓值，與4-20輸出電流無關。輸出電壓值為10.3V）

根據上述方式可根據DC電壓測量值確認4-20mA輸出值。

如輸出電流值為16mA

20:5 = 16：X（輸出電壓）

20X=80

     x = 4

即輸出電壓值為DC4V。
