EOCR組合穿心式電流互感器

穿心式電流互感器接線圖

三相完全星形接線和三角形接線形式電流互感器接線圖，三相電流互感器能夠及時準確了解三相負荷的變化情況。



三相完全星形電流互感器接線圖

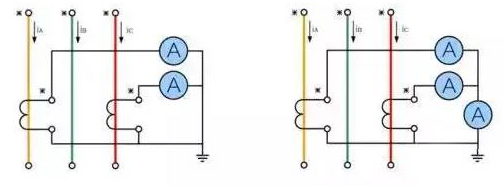

兩相不完全星形接線形式電流互感器接線圖



在實際工作中用得最多，但僅限于三相三線制系統。它節省了一臺電流互感器，根據三相矢量和為零的原理，用A、C相的電流算出B相電流.

兩相差電流接線形式電流互感器接線圖

也僅用于三相三線制電路中，這種接線的優點是不但節省一塊電流互感器，而且也可以用一塊繼電器反映三相電路中的各種相間短路故障，亦即用最少的繼電器完成三相過電流保護，節省投資。
