零序互感器互感器ZCT-035,ZCT-080和ZCT-0120

韓國三和samwha零序互感器互感器ZCT-035,ZCT-080和ZCT-0120，剩余電流(俗稱漏電流、零序電流)是指低壓配電系統中各相(含中性線)電流矢量和不為零的電流。通俗講當用電側發生了事故，電流從帶電體通過人體流到大地，使主電路進出線中的電流(相和)中的大小不相等，此時電流的瞬時矢量合成有效值稱為剩余電流。

接線方式

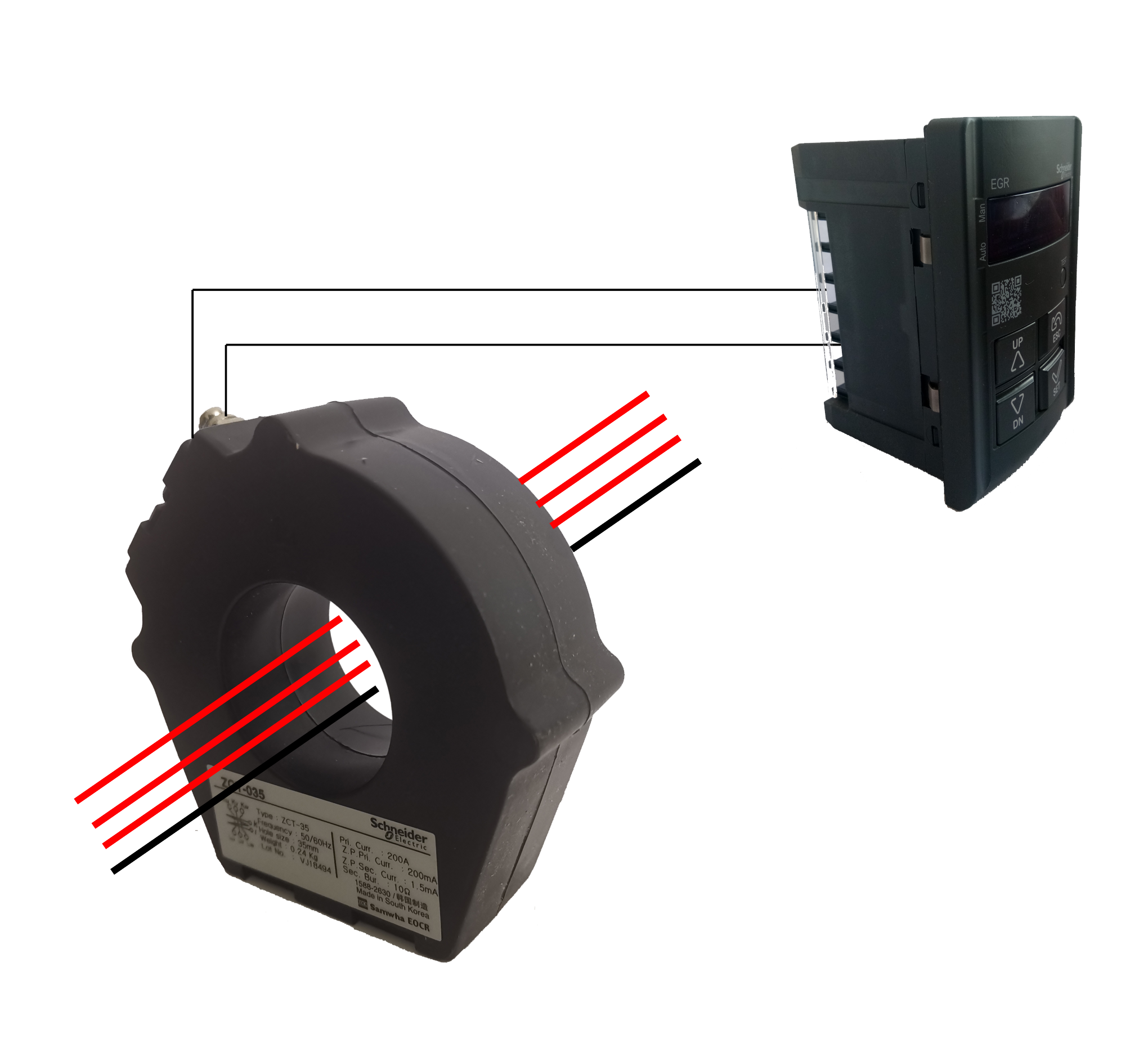

剩余電流互感器在接線前應分清電網中的相線，N線以及PE線。相線和N線必須一同穿過剩余電流互感器，PE線不能穿過互感器。在系統中，如果N線未與相線一起穿過互感器，一旦三相負載不平衡，N線將有電流流過，探測器檢測到電流信號，即發生誤動作。不同回路間的N線不得多點相連或重復接地，否則會造成誤動作，在系統運行時出現漏電流值大于設定值而出現報警。如果PE線同N線及相線一起穿過互感器，同樣會造成探測器的拒動作或誤動作。圖1為接線示意圖：



剩余保護裝置對于TT、IT、TN-S、TN-C-S均適用，因此在使用過程中需根據現場實際情況安裝接線，表1為各系統接線圖：

                                                                                                      表1 系統接線圖

選型注意事項

剩余電流互感器安裝時需將三相導線與N線一起穿過同一個互感器，因此選型時不能按照常規互感器的方式，不但需要確認一次電流大小，更重要的是必須確定客戶現場使用的銅排或者電纜的規格，確定內孔大小，最后進行選型。

剩余電流互感器在選型時不能以客戶額定電流大小來選型，必須確認客戶使用的母排或線纜的規格，再根據實際情況選型，以免造成不必要的退貨。

　　另外，剩余電流保護裝置的動作電流設置值則與額定電流值有關：

　　1)一般工業配電系統漏電流設定值為額定電流的1/1000;

　　2)一般民用配電系統漏電流設定值為額定電流的0.5/1000
