 | SDDR-D 概述 ◆ 電壓或功率驟降引起接觸器脫扣，達到再啟動 ◆ 允許失電時間：0.1~10秒 失電再啟動時間：0~99秒 ◆ 數碼顯示（7段LED） - 微型控制單元（MCU） - 電壓自動或自行設置功能 - 提高時間設定精確度 ◆ 故障分析 - 可記錄脫扣電壓值 - 可準確記錄脫扣時間：年/月/日/時/分/秒 ◆ 狀態顯示功能 - 運行有效電壓值（RMS）監測，可作為電壓表功能 - 負載停止/運行/瞬間掉電延遲時間 - M/C接觸器脫口次數 - 總運行時間記錄 ◆ 安裝簡單，便于維護 - 與原有產品完全兼容 - 單一產品，與電壓和接線方式無關 - 標準繼電器底座（8-Pin） - 使用壽命長 |
SDDR-D 產品功能
瞬間停電再啟動繼電器 允許停電時間 0.1~10秒
停電再啟動時間 0~99秒
SDDR-D 產品信息
主要信息
產品名稱 EOCR
產品型號 SDDR-D
產品類型 瞬間斷電自啟動繼電器
電源網絡 AC
電源頻率 50...60HZ
失電最小識別時間 20ms
失電電壓識別值 額定電壓50...80%
電氣及機械特性
[Us]額定輸出電壓 100...240VAC
安裝方式 8針繼電器底座
電磁兼容性 傳導輻射 class A 符合 EN 55011
免于電磁干擾 10 V/m 符合 IEC 61000-4-3
靜電放電抗擾 8 kV 隔空 符合 IEC 61000-4-2
靜電放電抗擾 6 kV 直接模式 符合 IEC 61000-4-2
免于快速瞬變 2 kV 符合 IEC 61000-4-4
沖擊耐受電壓 6 kV 符合 IEC 61000-4-5
高頻傳導干擾 10 V 符合 IEC 61000-4-6
約定發熱電流 [Ith] 5A 適用信號回路
額定絕緣電壓 [Ui] 600 V AC 主回路 符合 CSA
600 V AC 主回路 符合 UL
690 V AC 主回路 符合 IEC 60947-4-1
補充信息
電源頻率 50...60 Hz
安裝方式 8針繼電器底座
與繼電器配合使用的熔絲 5 A gG 適用 信號回路
5 A BS 適用 信號回路
額定沖擊耐受電壓 [Uimp] 6 kV
時間范圍 SDDT ： 0.1...10 s
DOMT ： 0...99 s, oFF
接線能力 信號回路 : lugs-ring terminals 接線片外徑?: 7 mm
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm2 - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm2 - cable stiffness: flexible - without cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm2 - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm2 - cable stiffness: flexible - without cable end cable end
緊固扭矩 信號回路 : 1.7 N.m 螺絲: M3.5
環境
符合標準 IEC 60255-6
IEC 60947
產品認證 CSA UL CE
防護措施 TH 符合 IEC 60068
IP 保護等級 IP20 符合 VDE 0106
IP20 符合 IEC 60529
環境溫度 -25...60 °C 不降容 符合 IEC 60947-4-1
貯存環境溫度 -30...80 °C
工作海拔 2000 m
抗沖擊、震動性能 抗沖擊性能 15 gn (11ms) IEC 60068-2-7
抗震性能 4 gn IEC 60068-2-6
絕緣性能 2 kV 在…上 50 Hz 符合 IEC 60255-5
質保期 18個月

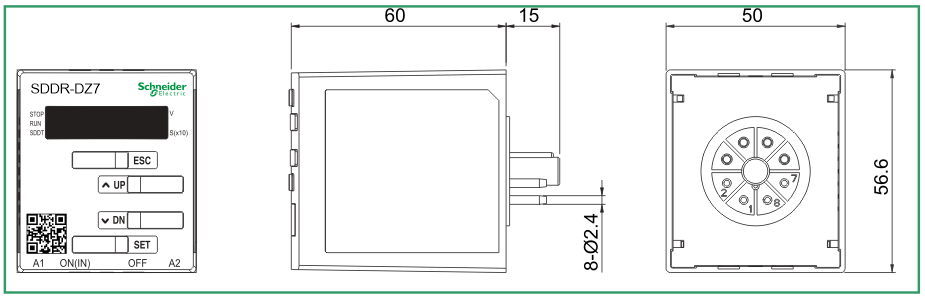

SDDR-DZ7 外形尺寸

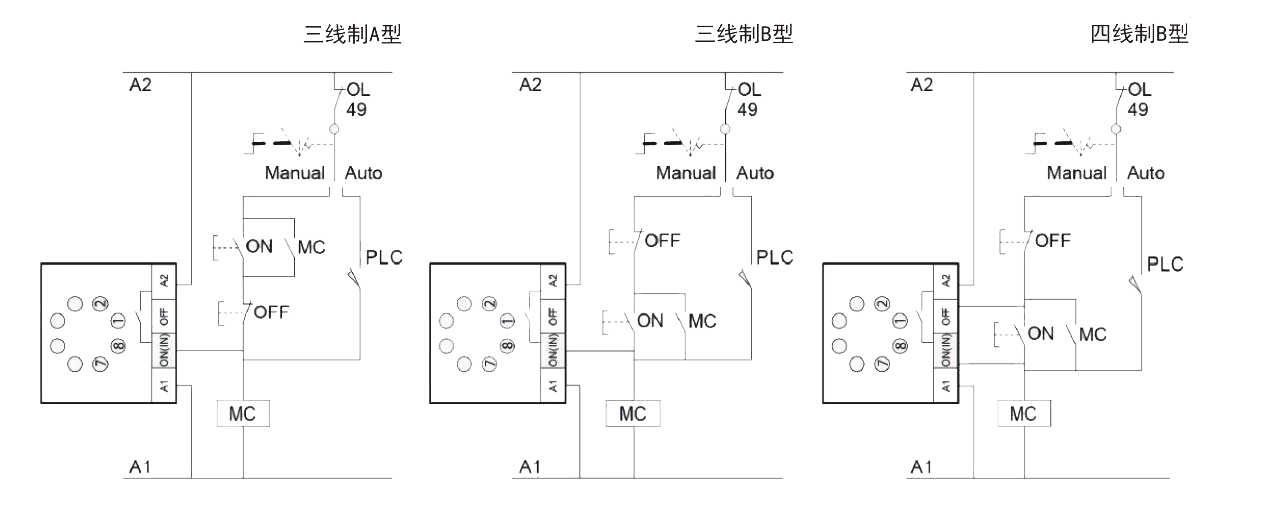

SDDR-DZ7 接線示意
